Подавление сигнала сотовой связи

Глушилки сотовой связи: принцип работы, виды, как сделать

Подавитель сотового сигнала, известный в народе как GSM-глушилка — устройство, которое полностью блокирует мобильную связь в определенном радиусе.

Такие приборы используются в метро для защиты от террористов, на экзаменах в школах, в госкорпорациях.

Как работают глушилки сотовой связи, зачем они нужны, где можно купить такое устройство и законно ли им пользоваться? Разберемся в этой статье.

История появления

Первые глушилки связи использовались военными, а также сотрудниками стратегических объектов.

Военные при помощи таких устройств защищались от прослушки и мешали противнику передавать информацию. А сотрудники стратегических объектов устраняли помехи для самолетов.

На рынках прибор впервые появился только после 2001 года. И его распространением мы обязаны королю Иордании, Абдалле II.

В храмах прихожане не выключали свои сотовые телефоны, и постоянный шум звонков отвлекал короля от молитвы. Он решил обратиться с этой проблемой к специалистам.

В 2001 году Абдалла II пришел в компанию Image Sensing Systems с необычным заказом. Он попросил изготовить устройство, которое блокировало бы в храме сотовый сигнал.

Вскоре инженеры изготовили требуемый прибор — он и стал первой глушилкой для сотовых телефонов.

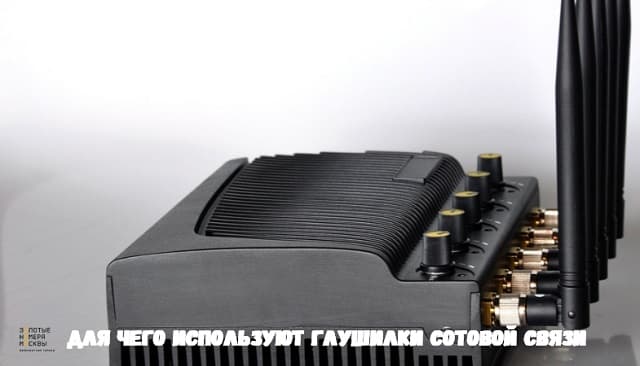

Где и зачем применяются

Сейчас подавители мобильного сигнала чаще всего применяются, чтобы защитить информацию от утечки. Глушилки телефонов ставят в крупных корпорациях, в правительственных зданиях, на государственных объектах, в местах заключения.

Чтобы устранить помехи для слишком чувствительной электроники, такие устройства используются:

• В больницах, поликлиниках и санаториях;
• В исследовательских лабораториях;
• В сервисных центрах.

В некоторых кинотеатрах, театрах, музеях и концертных залах тоже устанавливают глушители мобильных. Здесь все просто — если на телефон нельзя дозвониться, он не шумит и никак не мешает отдыхать людям вокруг.

В метро подавители связи помогают бороться с терроризмом. Самодельные бомбы чаще всего взрывают дистанционно, по мобильной связи. Когда сигнал не проходит, взрыва нет.

В последнее время глушилки начали устанавливать в школах и университетах. Чаще всего это делается на время проведения экзаменов, чтобы ученики не искали ответы в интернете.

Конечно, не все такие приборы используются в благих целях.

Злоумышленники применяют их, чтобы:

• Вывести из строя сигнализацию авто или здания;
• Помешать следить за угнанной машиной;
• Отключить систему “Умный дом” и видеонаблюдение в режиме реального времени.

Но такое применение глушителей быстро обнаруживается.

Принцип глушилки

Суть работы глушилки заключается в том, что она создает помехи на выбранной частоте. Это не ослабление сигнала, а сильный белый шум, который мешает устройствам в определенном радиусе принимать или передавать данные.

В устройстве любой глушилки можно выделить следующие элементы:

• Генератор, управляющий напряжением;
• Настроечная схема, позволяющая выбрать частоту;
• Источник помех, чаще всего встроенный в схему;
• Блок усиления радиочастот;
• Передающая антенна.

Размер зависит от мощности и радиуса действия. Бывают компактные модели, а бывают большие ящики — как те, что устанавливаются в метрополитене.

Устройства для подавления могут работать с разными сигналами. Больше всего востребованы модели, которые блокирует GSM, Wi-Fi, GPS, ГЛОНАСС, Bluetooth и радиочастоты (FM).

Виды глушилок сигнала

В зависимости от габаритов и назначения, подавители мобильной связи бывают 3 типов:

Рассмотрим подробнее каждый тип и ситуации, когда он может применяться.

Стационарные

Стационарные глушилки сотовой связи — это крупные модели, которые обладают серьезной мощностью и действуют на большом радиусе. Обычно у таких устройств не меньше 10 антенн.

Эти приборы применяются в профессиональных масштабах, чаще всего круглосуточно. Крупные предприятия приобретают их для проведения совещаний, школы и ВУЗы — для честной сдачи экзаменов, больницы — для правильной работы приборов, храмы и места развлечений — для сохранения тишины в стенах здания.

В метрополитенах установлены именно стационарные модели.

Портативные

Портативные глушилки мобильных также известны как Jammer GSM. Это переносные варианты, которые с легкостью помещаются в сумку и даже в карман.

Они рассчитаны на небольшой радиус действия и работают от встроенного аккумулятора. Заряда хватает на несколько часов работы — обычно не больше 12 часов.

Такие глушители применяют на переговорах, информация которых должна оставаться засекреченной, на конференциях, на различных мероприятиях, проводящихся в небольших помещениях. Они могут использоваться на контрольных или зачетах.

Портативные устройства часто маскируют под безобидные вещи. Например, можно встретить модели в виде пачки сигарет, кошелька или барсетки.

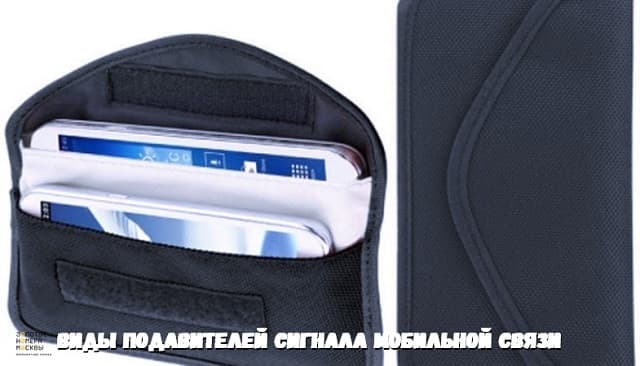

Глушилки-чехлы

Глушители в виде чехлов для смартфона выпускаются для того, чтобы скрыть с любых карт местоположение аппарата.

Обнаружить геолокацию человека, использующего такой чехол, невозможно.

Чехлы можно использовать без ограничений и специальных разрешений, при условии, что это ваш собственный гаджет или вы получили разрешение от владельца.

В устройствах такого типа есть несколько отделов: один блокирует связь, а другой — защищает от вредоносного излучения.

Где можно купить

Продажа глушилок сотовой связи не ограничена законодательно. Вы можете купить их в открытом доступе: на радиорынках, в узконаправленных магазинах электроники.

Проще всего заказать нужное устройство онлайн. Так вам не придется искать нужный магазин в своем городе: достаточно лишь выбрать подходящую модель и оплатить ее покупку.

Приборы доставляются в пункты выдачи или прямо на порог, чаще всего — вместе со специальными сертификатами на использование.

Цена глушилки зависит от ее размера, радиуса действия, направленности и количества поддерживаемых частот. Она колеблется от 1 200 руб. до 1 млн. руб. и выше.

Как собрать своими руками

Если покупка такого прибора по каким-то причинам вам не подходит, вы можете собрать глушилку сотовой связи своими руками. Для этого не требуются редкие компоненты, все комплектующие можно легко найти.

Чтобы изготовить глушилку связи по схеме, вам понадобится:

• Алюминиевый блок;
• Генератор качающейся частоты на 600 МГц;
• Генератор создания помех на 45 Мгц;
• Аккумуляторная батарея, работающая от 9В;
• Антенный адаптер и УКВ-разъемы.

Естественно, для выполнения работ также нужны инструменты: паяльник и сверло.

Чтобы собрать устройство, сделайте следующее:

1. Возьмите генератор качающихся частот — это наша основная микросхема. Присоедините к ней генератор создания помех, который будет возбуждать порт гетеродина приемника. Импульс нужно пускать через сеть согласования.
2. Присоедините порт гетеродина к антенному адаптеру. Это наш радиочастотный вход. Выход импульса будет направлен к усилителю, и усиленный сигнал поступит на антенну.
3. Просверлите в алюминиевом блоке отверстия под крепление деталей, а также УКВ-разъемы.
4. Припаяйте УКВ-разъемы к выходам на главной микросхеме.
5. Установите в корпус устройства регулятор напряжения и аккумуляторную батарею. Не забудьте отделить батарею от других компонентов на плате, чтобы не допустить замыкания. Можно использовать пенопласт.
6. Подсоедините антенны к УКВ разъемам, подсоедините выключатель к цепи питания.

Прибор готов. Чтобы лучше понять, как выполнять эти действия, поищите подробные схемы глушилок сотовой связи в интернете, а также посмотрите видео по сборке на YouTube.

Инструкция по применению

Схема применения глушилки максимально проста. Чтобы начать использовать портативное устройство, просто вкрутите в него антенны, включите прибор, а после подождите 10 секунд.

По истечении этого времени все сигналы в радиусе действия должны быть заблокированы.

Если возникли какие-то проблемы, нужные частоты не находятся, и сигнал не глушится, попробуйте следующее:

• Отключите устройство от сети, если оно было на зарядке;
• Выключите прибор, открутите все антенны;
• Снимите крышку и извлеките микросхему;
• Подкрутите подстроечный резистор на микросхеме при помощи отвертки подходящего типа и размера.

После этого глушилка сигнала должна начать видеть все частоты, с которыми она умеет работать.

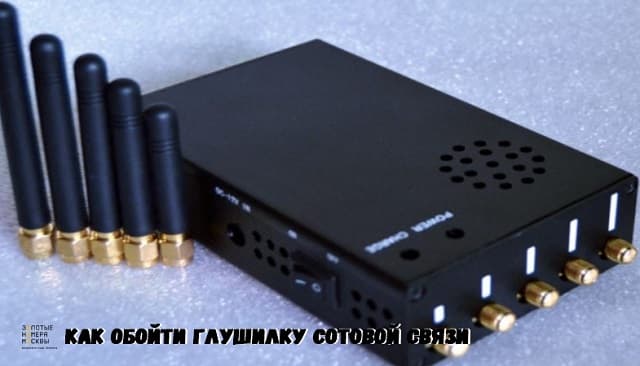

Как обойти глушилку

Глушилки мобильного интернета и сотовой связи могут помешать вам связаться с близкими, когда это необходимо. Как справиться с подавлением сигнала, и снова начать использовать услуги связи?

Во-первых, вы можете попробовать сменить тип подключения. Большинство подавителей связи умеет работать с одним или несколькими типами подключения, но не со всеми.

Например, если вы попали в радиус действия стандартной глушилки GSM, вы можете:

• Перейти в сети 3G/4G;
• Подключиться к Wi-Fi;
• Использовать для связи радиоканалы.

Если глушилка подавляет 2G и 3G, можно подключиться через LTE, если ограничивает FM-частоты — использовать обычную мобильную связь.

Большую часть портативных устройств, а также некоторые стационарные можно обойти таким способом. Конечно, против профессиональных глушителей это не поможет.

Другой способ избавиться от подавления сигнала — покинуть радиус действия. Специальных устройств, которые бы выводили из строя глушилки и возвращали связь, пока не существует.

Законно ли применять

В России нет никаких законов, ограничивающих использование подавителей мобильного сигнала. Такие приборы могут спокойно продаваться и покупаться, никаких штрафов не предусмотрено.

А вот чтобы использовать глушилку по назначению, нужно зарегистрировать ее в ГКРЧ — государственной комиссии по радиочастотам.

Если вы воспользуетесь незарегистрированным устройством, и это будет обнаружено, вас могут осудить по статье 13.4 КоАП РФ. Штраф для физических лиц составит 500 руб., для юридических — до 10 000 руб. Прибор будет конфискован.

Если докажут, что применение глушилки сотовой связи повлекло за собой тяжелые последствия, такие как авария, травмы или смерть, взлом, угон авто и т. д., можно получить уголовный срок.

Как зарегистрировать

Самый простой способ регистрации подавителя сигнала — зайти на портал госуслуг и оставить там электронную заявку.

Через несколько рабочих дней в ваш личный кабинет придет приглашение на подачу заявления.

В заявлении нужно указать:

• ФИО, место жительства, данные паспорта или иного документа, удостоверяющего личность, ИНН;
• Тип, название и номер устройства, которое вы хотите зарегистрировать;
• Номер и дату разрешения на использование РЧ-каналов для радиоэлектронных средств на имя заявителя, если такое требуется для вашего прибора;
• Номер и дату свидетельства об образовании позывного сигнала, если такое требуется для вашего прибора.

Последние два разрешения нужны по большей части для стационарных устройств, и для их получения требуется собрать большой набор документов.

Сотрудник службы примет ваше заявление вместе с пакетом документов и отправит его на рассмотрение. В течение 10 дней на сайте госуслуг вы должны получить еще одно приглашение, на этот раз за свидетельством о регистрации.

По факту, такие разрешения практически не выдают физическим лицам. Чаще всего отказывают, даже не объяснив причины. Даже у госучреждений не всегда получается добиться положительного ответа с первой попытки.

Услуга бесплатная, но почти бесполезная. Доказать необходимость применения глушилки крайне тяжело.

Резюме

Глушилка мобильной связи — это устройство, подавляющее сотовый сигнал в определенном радиусе. Оно может быть стационарным или портативным.

Чаще всего такие приборы применяют, чтобы избежать утечки информации, устранить помехи при работе другой техники или поддерживать тишину в определенных местах.

Ее можно приобрести в специализированных магазинах или онлайн, а также сделать своими руками. Но для применения устройства на практике нужно пройти сложную процедуру регистрации, которую одобряют далеко не всем.

Вся правда о том, как работают глушилки связи в России

С каждым днем нас окружает все больше техники, которая работает с использованием беспроводных сетей: мобильные телефоны, гаджеты для «умного» дома, автомобильные сигнализации, беспилотные летательные аппараты.

К сожалению, такие устройства легко вывести из строя. Простой прибор за несколько тысяч рублей может нейтрализовать охранную сигнализацию или вырубить сотовую связь в целом офисе.

Если вы живёте в Москве, то встречаетесь с этим регулярно в центре города.

В этой статье вы узнаете какие бывают бытовые подавители радиочастот и для каких целей они используются.

«Глушилки» можно легко купить в интернете, но использовать их стоит только с разрешения Роскомнадзора. Подробнее процессе регистрации подавителей радиочастот можно прочитать в документе Регистрация РЭС и ВЧУ.

Как работают подавители радиочастот?

Общий принцип работы всех глушилок очень прост: они излучают сигнал в том же диапазоне частот, что и устройство, которое требуется подавить. Вокруг глушилки создается поле «белого шума», в котором теряются сигналы от других источников.

Типы глушилок по форм-фактору

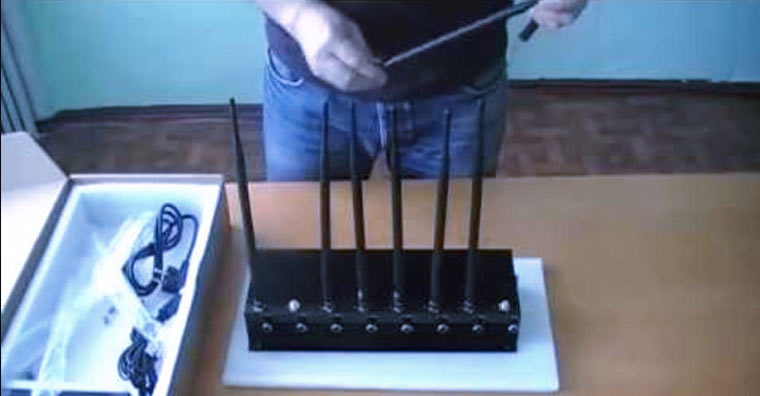

Стационарные глушилки. Такие устройства предназначены для постоянного использования на одном месте и для работы им необходимо подключение к сети. Они весят несколько килограмм и могут одновременно генерировать «белый шум» на десяти и более диапазонах радиочастот.

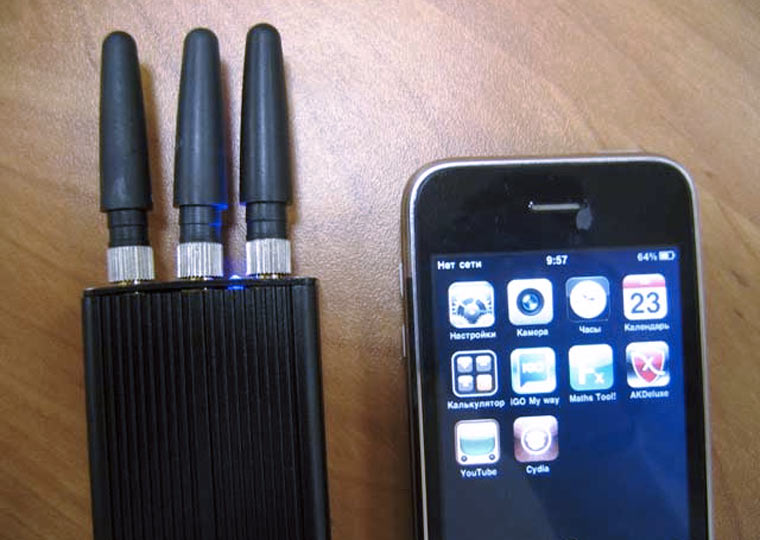

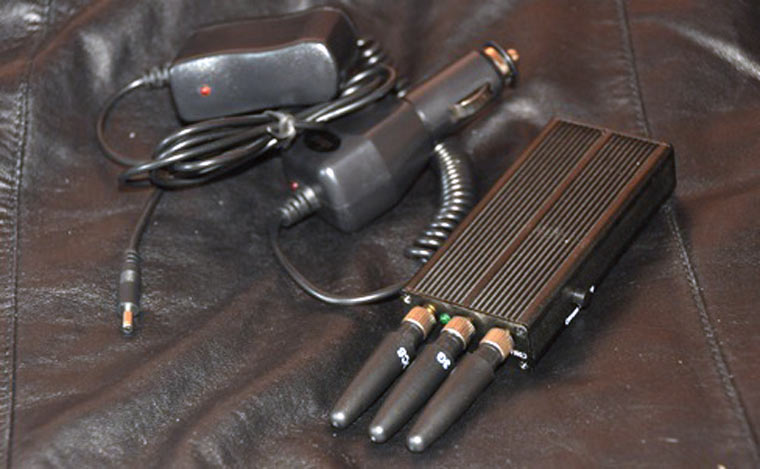

Портативные глушилки. Такие устройства можно носить в кармане и незаметно включать по мере необходимости, не привлекая внимание окружающих. Время автономной работы такого устройства 1-3 часа.

Весят портативные глушилки, в среднем, 300-700 грамм и объединяют в себя 3-6 антенн для подавления разных диапазонов радиочастот.

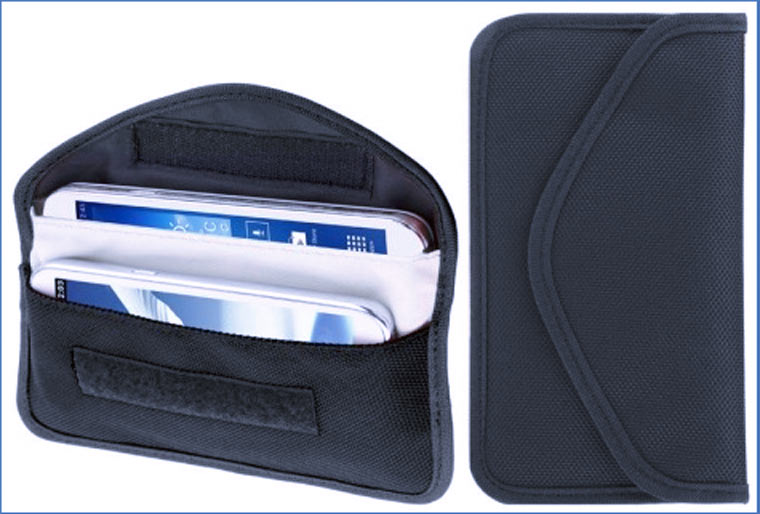

Чехлы-блокираторы. С 90-х годов ходит множество легенд про встроенный в каждый GSM-телефон «полицейский режим», который позволяет оператору сотовой связи следить за перемещениями и прослушивать разговоры любого абонента.

Обычно в таких чехлах есть два отсека. Первый отсек предназначен для полной блокировки сигналов, а второй для защиты от вредного излучения.

Во многих странах мира высокопоставленные чиновники и работники спецслужб используют мобильные телефоны специальной сборки. В России для сотрудников секретных ведомств выпускаются криптотелефоны SMP-АТЛАС/2 и М-549М.

А теперь подробнее остановимся на том, для чего применяется на практике подавление сигналов на разных диапазонах частот.

Сотовая связь

В большинстве случаев глушилки сотовой связи приобретаются для защиты помещений от прослушки с помощью GSM-жучков. Подавителем мобильной связи можно создать тишину в зале на массовом мероприятии благодаря блокировки входящих звонков.

Возможно, скоро в нашей стране примут закон, согласно которому глушилки сотовой связи будут устанавливать в тюрьмы, в школы на время проведения ЕГЭ, в аудитории университетов, театры и другие общественные места.

Диапазоны частот:
GSM900: 925-960 МГц
GSM1800: 1805-1880 МГц
3G: 2110-2170 МГц
4G WIMAX: 2570-2690 МГц
4G LTE: 791-820 МГц
CDMA800: 850-894 МГц (не используется российскими сотовыми операторами с 2010 года)
PHS: 1900-1930 МГц (устаревший стандарт, ранее использовался в Китае и Японии)

Wi-Fi/Bluetooth

Такие глушилки часто объединены в одном устройстве с подавителями сотовой связи. Они предназначены для блокировки каналов передачи данных беспроводных камер. Это дает дополнительную защиту от утечек информации.

Если в помещении активна такая глушилка, то помимо камер скрытого наблюдения не работают роутеры, беспроводные клавиатуры и мыши.

Диапазон частот:
Wi-Fi/Bluetooth: 2400 – 2500 МГц

GPS/Глонасс

Служебные автомобили дальнобойщиков и курьеров бывают оборудованы GPS-маячками, которые позволяют работодателю контролировать местоположение сотрудника. Но от такой слежки можно защититься с помощью антитрекера.

GPS-антитрекер — это небольшое устройство, которое устанавливается в прикуриватель автомобиля и блокирует сигналы спутников GPS и ГЛОНАСС. Некоторые антитрекеры включают в себя также GSM-глушилку.

Подавители GPS и Глонасс также используют угонщики для защиты от слежки за украденным автомобилем.

Диапазоны частот:
GPS L1: 1570-1620 МГц
GPS и ГЛОНАСС L2: 1200-1310МГц
GPS и ГЛОНАСС L3: 1380-1410МГц

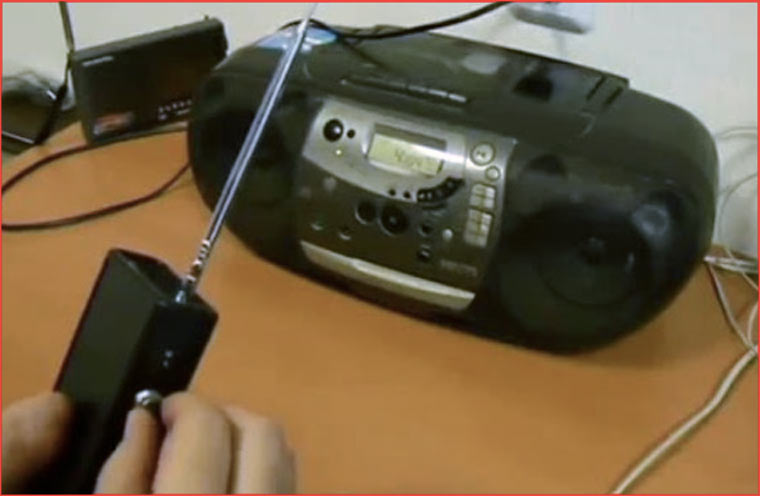

Радио

В интернет-магазинах их продают под жизненным названием «Антишансон». Такие глушилки пригодятся в маршрутках, такси, магазинах и прочих местах обитания слушателей «Радио Дача» и «Ретро FM».

Диапазон частот:

Также для противодействия шансону и троллинга водителей используются MP3-плееры с FM-трансмиттерами. C их помощью можно не просто заглушить радио, а заставить всю маршрутку слушать свои любимые треки.

Аудиозапись

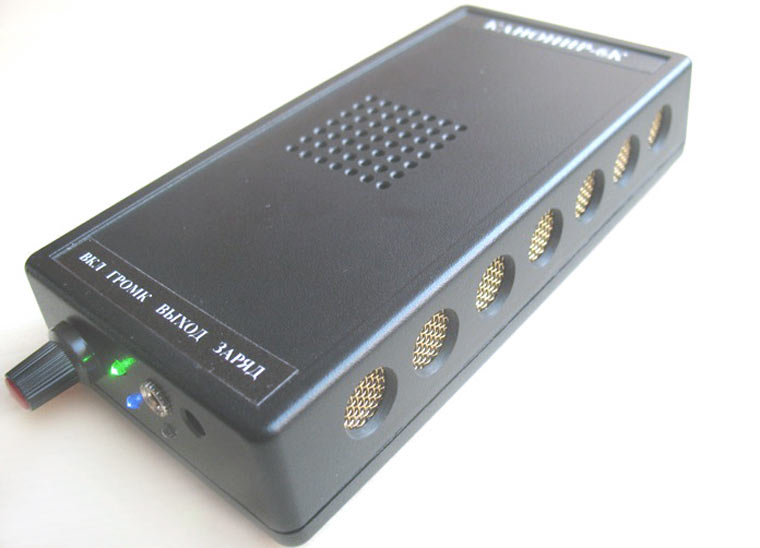

Генераторы помех для микрофонов входят в комплект комплексной защиты от прослушки вместе с подавителями сотовой связи и Wi-Fi/Bluetooth. Есть два способа предотвращения аудиозаписи:

Ультразвуковое подавление. Устройство генерируют ультразвук, который не воспринимается человеческим слухом, но создает помехи, которые блокируют запись со смартфонов и карманных диктофонов.

Акустическое подавление. Устройство генерирует слышимую человеком помеху «хор голосов».

«Глушилка микрофонов» обычно весит несколько килограммов, выглядит как обычная колонка и органично смотрится в интерьере. Управление ей происходит с помощью пульта дистанционного управления, который можно спрятать в карман.

Как маскируют глушилки?

Для незаметного окружающим подавления радио-сигналов в интернет-магазинах продаются глушилки, закамуфлированные под разные предметы. Портативные глушилки радиусом действия до 15 метров маскируют под барсетки или пачки сигарет, а более мощные универсальные подавители под портфели, дипломаты или детали интерьера.

И последнее. Как обнаружить глушилку?

Идеальный вариант — приобрести индикатор поля (детектор радиосигналов) и пройтись с ним по территории, на которой наблюдаются сбои в работе связи. Его можно купить по цене от 5 до 20 тысяч рублей.

В интернет-магазинах индикаторы поля продаются под названием «детектор жучков». Бытовой индикатор поля обнаруживает любые устройства, которые излучают радиоволны на частотах от 10 до 3500 Мгц.
